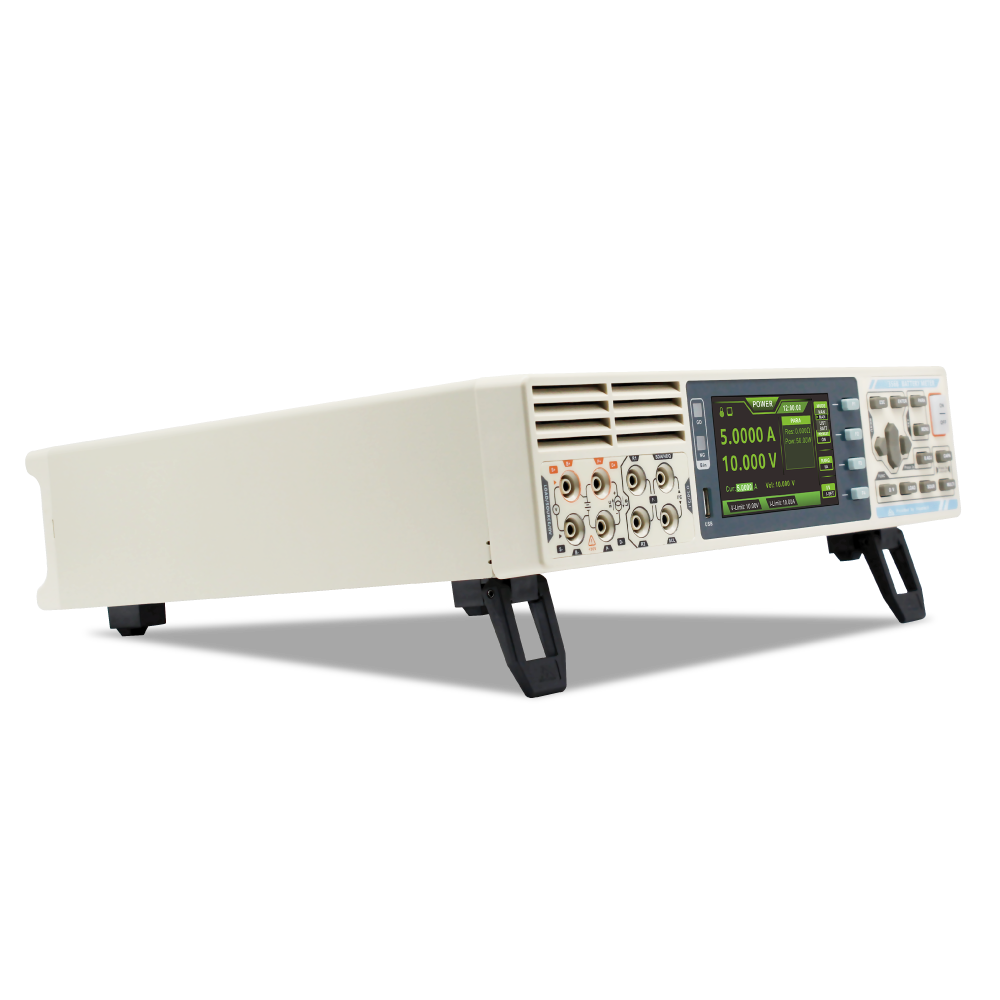

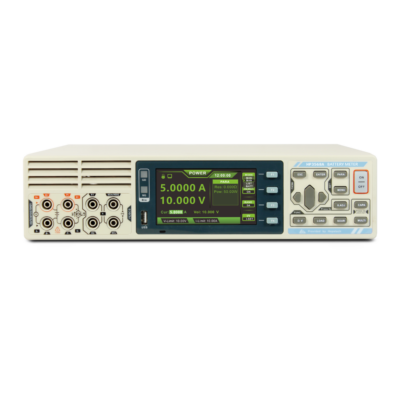

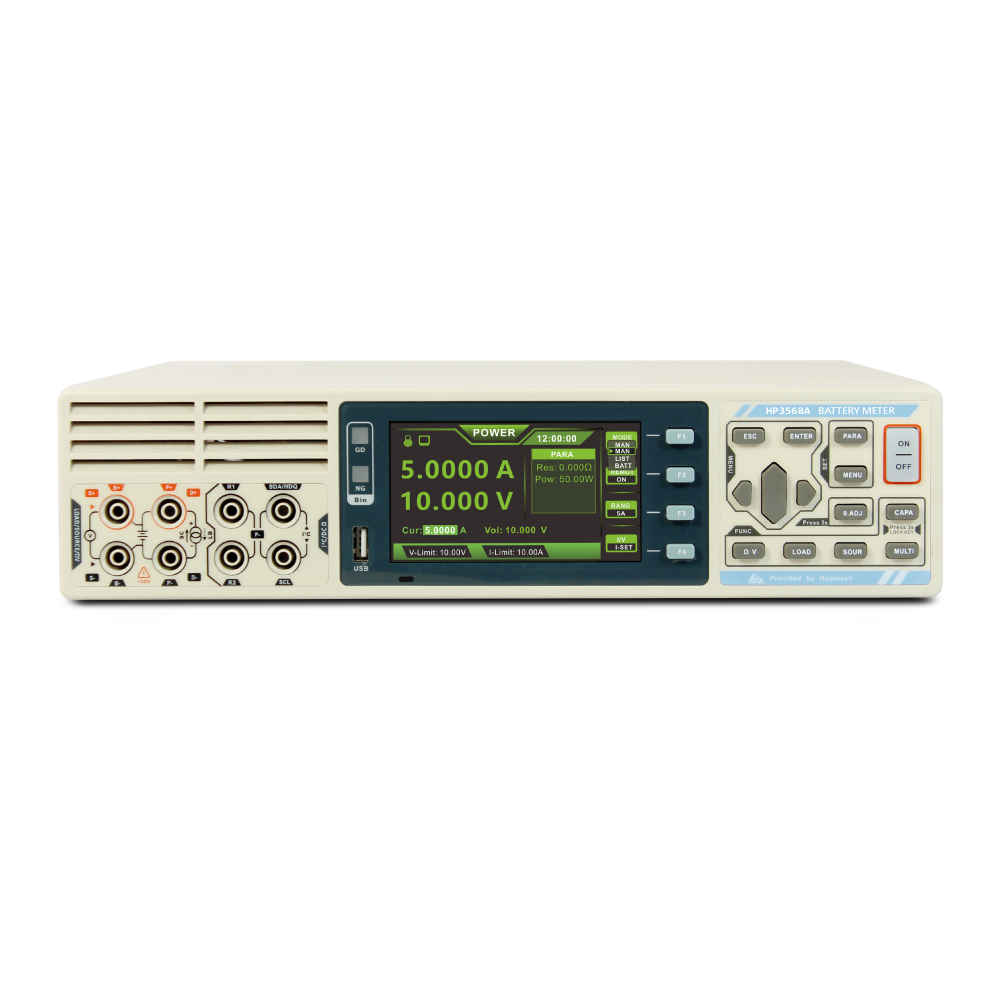

HP3568A 電池綜合測試儀

適用於電芯、模組、BMS綜合功能測試

分類: , ,

描述

概述

HP3568系列電池綜合測試儀是一種高精度寬量程、採用高性能微處理器控制的電池綜合測試儀。它採用最新電池試技術和工業設計,外形美觀,能強大,測試快速穩定。
該測試儀通過Mult模式程式設計,可自動完成程式設計測試,一個工位既可以完成以前多個工位的測試,提高測試效率;一台機器即可完成電池充放電、電壓交直流內阻、過充過放等常規測試。豐富的介面和通訊協定,滿足自動化設備的安裝需求,經過多種嚴酷EMC電磁干擾實驗,保證儀器能從容應對各種工業現環境。

特性

  • 採用ARM高速採樣控制,測試精度高,回應速度快;電壓、電流和內阻精度和測試範圍都超越了同類產品,為產品檢測提供更高標準
  • 集成直流電源、直流電子負載和交流內阻儀全部功能
  • 大螢幕液晶顯示,中英文切換,內容更豐富,顯示更清晰
  • 既可測試電池的交流內阻,也可以測試電池的直流內阻,滿足不同類型的內阻測試需求

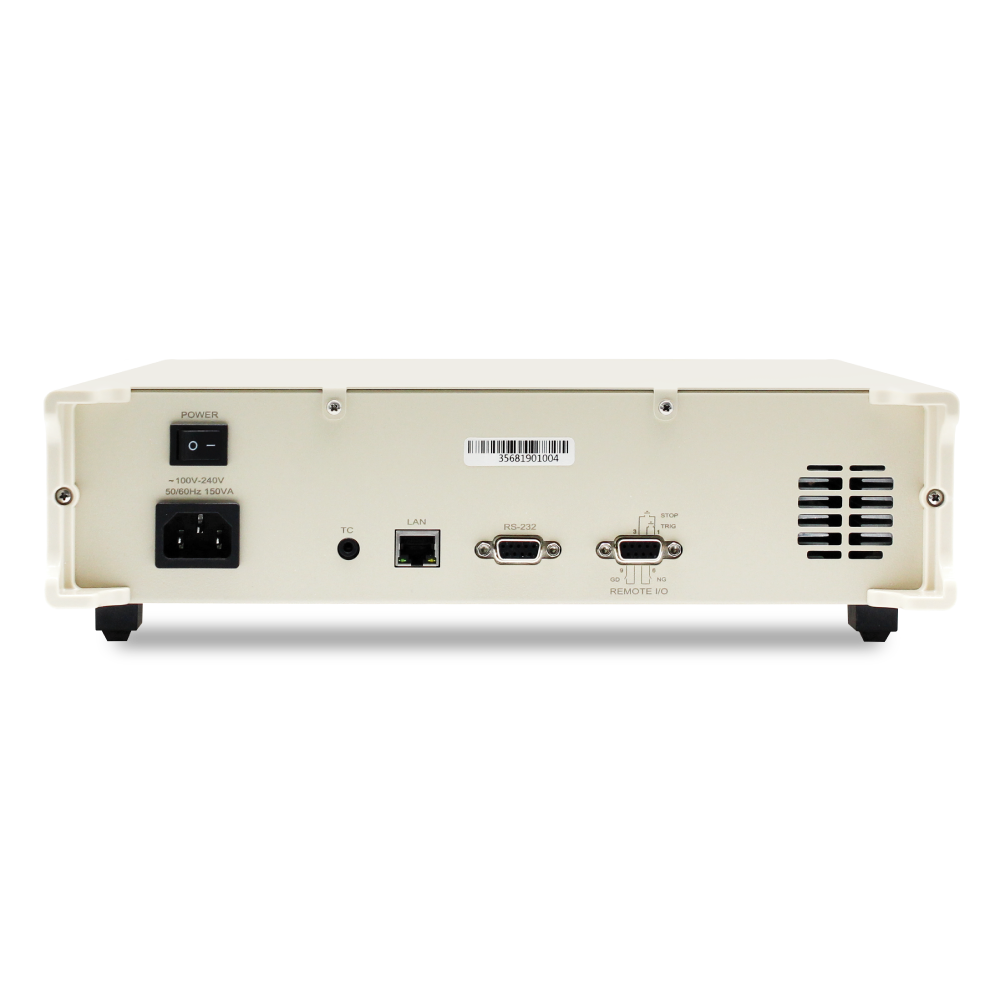

  • 擁有標準RS232介面,LAN通訊口,標準SCPI通訊協定,滿足自動化測試客戶的需求
  • 內阻量程範圍為30mΩ~3Ω,最小解析度1μΩ,最大顯示31000數;電壓量程範圍為6V~30V,最小解析度0.1mV,最大顯示60000數
  • 綜合測試功能:電池激活、電壓內阻、充電測試、過充測試、直流內阻、放電測試、過放測試、短路測試、恢復測試、電阻R1/R2、I2 C電壓、I2 C通訊

應用

  • HP3568系列電池綜合測試儀可用於測試各種鋰電池、鎳氫電池、鎳鎘電池、紐扣電池、柱狀電池、軟包電池
  • 電池綜合性能測試,充放電容量測試,交直流內阻測試,過充過放測試,I2C測試等

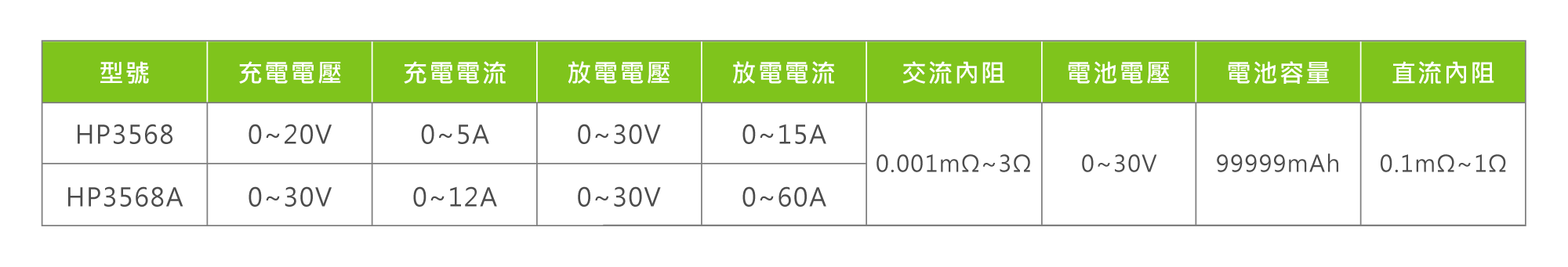

規格選型表

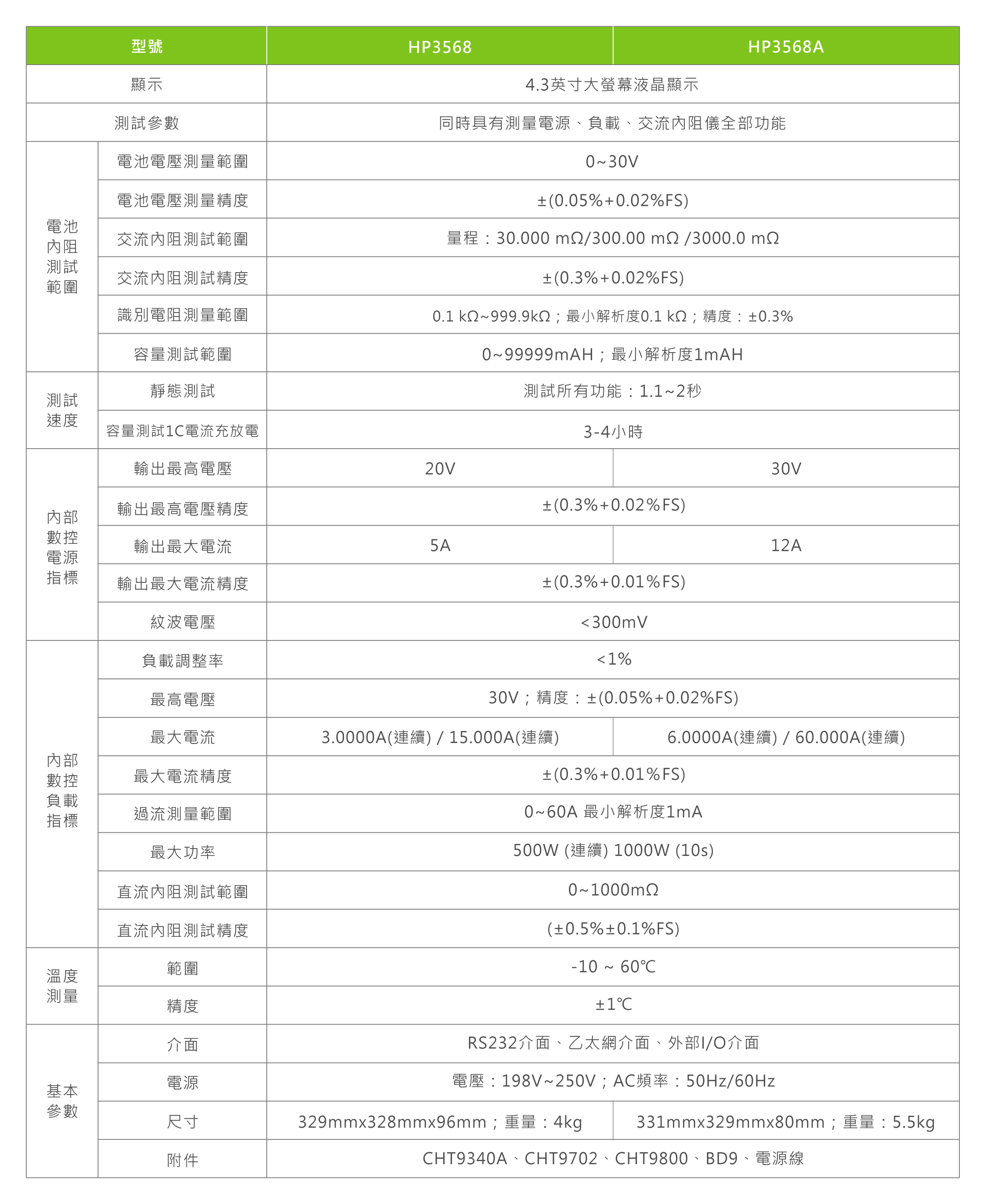

規格表

配件表

▍測試線

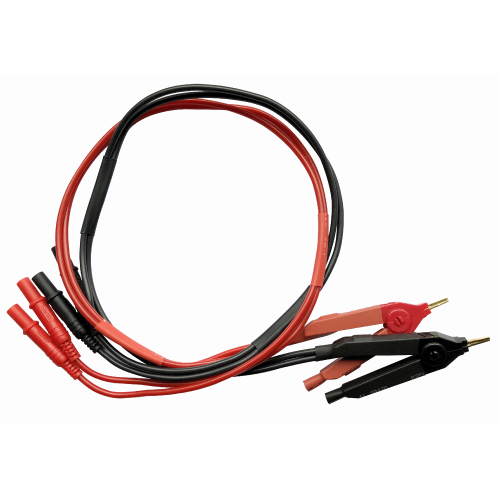

CHT9340A 夾式測試線
探頭長度:93.55mm
前端間距:11.59mm



▍溫度探頭

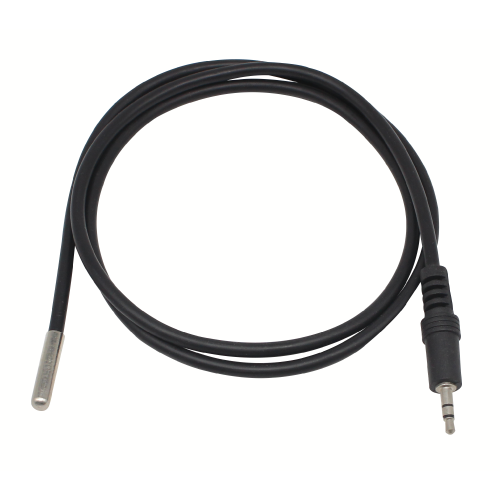

CHT9702 溫度探頭
探頭長度:100mm



▍其他配件

CHT9800 通訊線纜|BD9









資料下載

▍產品型錄

HP3568系列

▍產品說明書

HP3568系列產品說明書

▍通訊說明書

HP3568A-SCPI通訊

▍搭配軟體

連線軟體
