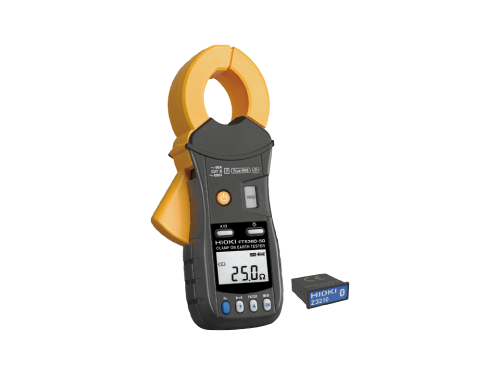

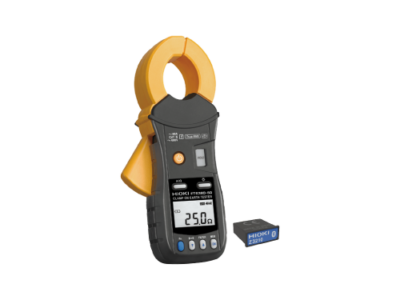

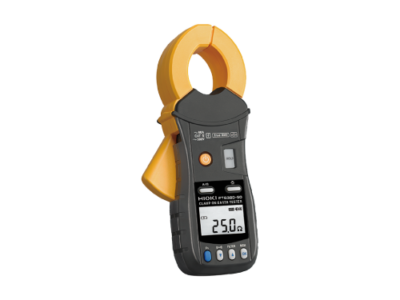

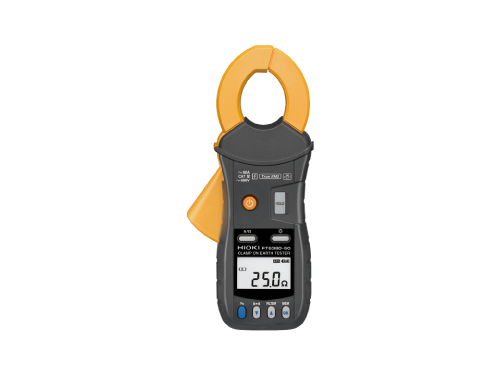

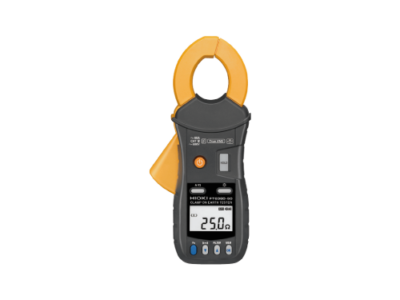

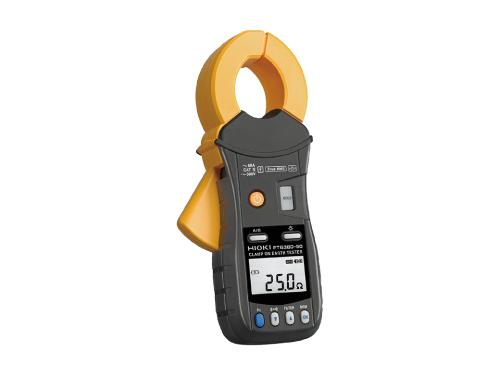

HIOKI FT6380-50 勾表型接地電阻測試儀

多重的接地的接地電阻測量用接地電阻測試儀

分類:

描述

多重的接地的接地電阻測量用接地電阻測試儀

  • 可對應使用HIOKI免費應用軟體GENNECT Cross (與選件:無線適配器Z3210連接時)
  • 測試數據可透過無線傳輸導入到Excel表單中 (計畫於2021年搭載此功能)
  • 接地阻抗測量為多重接地專用
  • 可用於測試電源線的漏電流測試
  • 可對應60 A的負載電流測試
  • 採用薄型感測器,即使在狹窄的間隙中也可以進行測量

存儲庫、輸電塔等多重接地阻抗測試
多重接地專用的鉗形接地電阻測試儀。除了可以測試存儲庫、輸電塔,還能測試避雷針等)。

鉗形接地電阻測試儀可測試多重接地系統(一根配線就可實現多重接地)
鉗夾在需要測量的接地電阻Rx上。夾具具有雙芯結構,該雙芯結構由注入電壓的感測器和測量電流的感測器所組成。
1.從電壓注入感測器向接地線注入電壓V。
2.根據恒定電壓和測得的電流,整個接地回路的電阻可透過以下公式計算:
Rx + 1/ [ (1/R1) + (1/R2) + (1/R3) + (1/R4) + … ] = V/I
第2項比第1項小很多(接地極並聯連接。接地極越多,第2項越小,則Rx計算公式如下: Rx= V / I

應對狹窄間隙設置需求的20mm薄型感測器對應無線化無線通訊功能讓測試更便捷
可對應無線適配器 Z3210(選件)。將測量值傳輸到智慧型手機或者平板電腦等設備,並可以標註在現場照片或者圖紙上,從而迅速產生報告。

於Excel®表單中直接輸入測量值的功能【預計2021年Z3210搭載該功能】
打開Excel®檔,選擇想要輸入測定值的儲存格,按測量儀器的Hold鍵,測量值就會輸入到該儲存格中。 ※選件無線適配器Z3210 可實現Bluetooth®通訊。

測試資料可傳輸到專用的免費應用軟體GENNECT Cross
使用專用的免費應用軟體,可實現測量結果的確認、管理、報告書製作。也可在終端將測試結果傳輸到測量現場的照片或者是工程圖紙上、輸入手寫筆記等,在現場就能流暢的進行資料管理。過往機型FT6381,使用了單獨只能對應Android的應用軟體。這次發售的產品則使用了與其他產品也能共通的應用軟體「GENNECT Cross」,可以與其他的GENNECT Cross對應機型的測試值一起進行報告管理。 ※選件無線適配器Z3210 可實現Bluetooth®通訊。

透過聲音就能直接判定測量結果
可進行接地電阻值、電流值的比較判定。 當測量值不在HI 電平 LO 電平的範圍時,透過蜂鳴音進行通知。

可正確測量和實現提升重複精度的感測器設計
採用可抑制漏磁通的遮罩設計, 實現了高精度的測量和重複精度的提升。

測試值一目瞭然
背光功能,即便在昏暗的現場也能清晰得確認測量值。

可以保存2000個資料
可當場將測得的接地電阻值、電流值保存也可在事後叫出數據並顯示。
